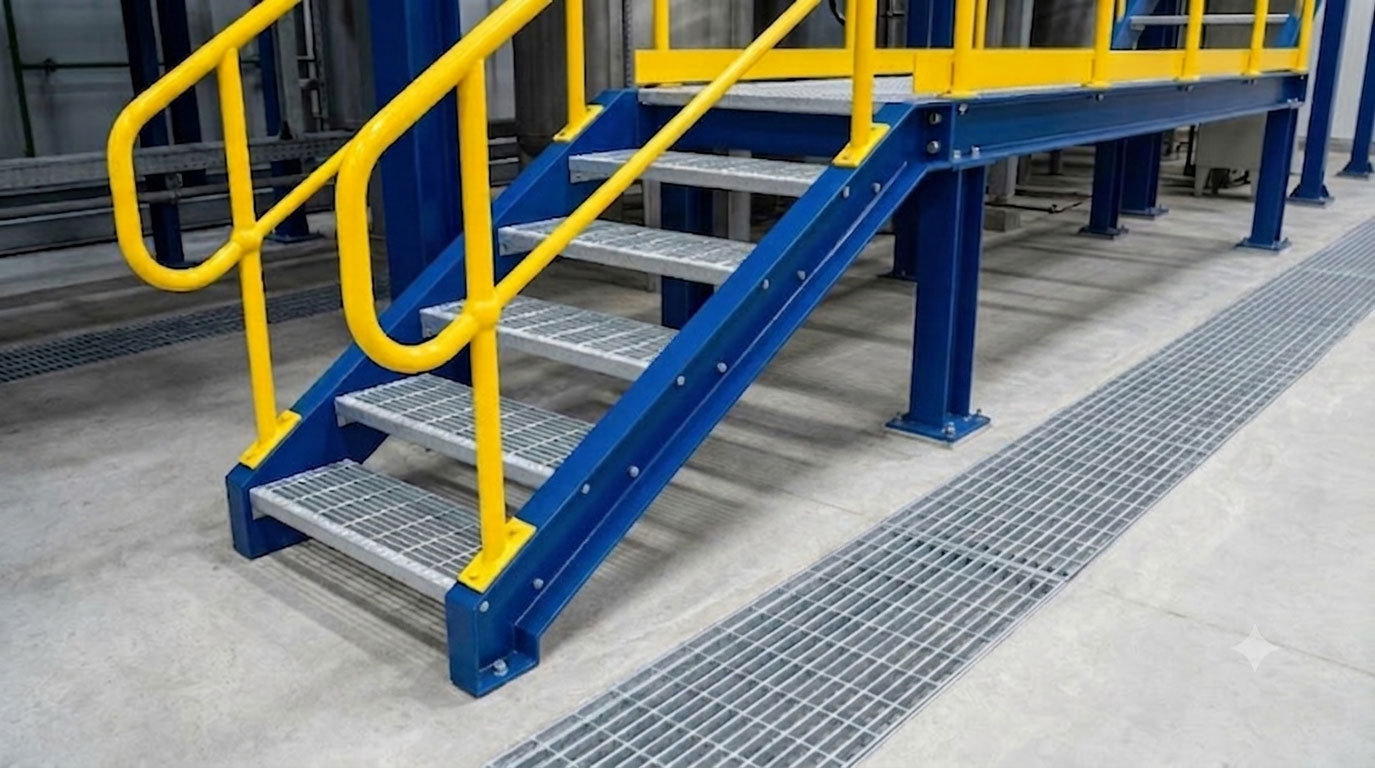

Pisos e plataformas

Descrição Completa do Produto: Pisos e plataformas

As Grades de Piso ROBUSTA são elementos estruturais metálicos destinados à composição do piso de plataformas industriais, passarelas, mezaninos, pisos técnicos, canaletas e demais áreas sujeitas à circulação de pessoas, equipamentos e cargas. Seu dimensionamento é realizado em função das solicitações estruturais previstas em projeto, considerando as cargas permanentes, variáveis e eventuais ações dinâmicas aplicáveis.

Apresentam elevada rigidez estrutural, estabilidade dimensional e excelente desempenho mecânico, atendendo às exigências operacionais dos segmentos industrial, mineral, petroquímico, siderúrgico, portuário, energético, de saneamento e de infraestrutura.

A configuração vazada proporciona drenagem contínua de líquidos, ventilação permanente, passagem de iluminação natural e redução do acúmulo de resíduos. Quando especificadas com barras serrilhadas, oferecem elevado coeficiente de atrito, aumentando a segurança operacional em ambientes úmidos, oleosos e/ou contaminados.

Características Técnicas

• Elevada capacidade resistente para cargas estáticas e dinâmicas.
• Distribuição uniforme das cargas através das barras portantes e barras transversais.
• Baixa relação peso/resistência estrutural.
• Elevada rigidez com reduzidas deformações quando corretamente dimensionadas.
• Excelente desempenho à corrosão quando protegidas por galvanização por imersão a quente.
• Facilidade de instalação, inspeção, desmontagem e manutenção.
• Longa vida útil com reduzido custo de manutenção.

Principais Aplicações

As Grades de Piso ROBUSTA são recomendadas para:

• Plataformas operacionais industriais;
• Passarelas de inspeção e manutenção;
• Pisos de mezaninos industriais;
• Casas de bombas e estações de tratamento;
• Canaletas técnicas e sistemas de drenagem;
• Bases para equipamentos;
• Torres, pipe-racks e estruturas metálicas;
• Escadas industriais e degraus metálicos;
• Áreas sujeitas ao tráfego de pedestres ou veículos, conforme dimensionamento estrutural.

Critérios para Especificação

A seleção da grade deve considerar os seguintes parâmetros de engenharia:

1. Cargas de Projeto

As cargas permanentes, variáveis, concentradas e distribuídas devem ser definidas conforme os critérios estabelecidos em Norma, considerando a ocupação da estrutura, equipamentos, materiais armazenados e condições de operação.

Quando houver circulação de equipamentos móveis, empilhadeiras, veículos industriais ou cargas de impacto, deverão ser considerados os respectivos coeficientes de amplificação dinâmica.

2. Vão Livre entre Apoios

O vão livre constitui o principal parâmetro para definição da seção resistente da barra portante.

A altura e a espessura das barras serão determinadas de forma que as tensões admissíveis e as flechas máximas permaneçam dentro dos limites estabelecidos pelos critérios estruturais adotados no projeto.

3. Dimensionamento Estrutural

O dimensionamento das barras portantes considerará:

• momento fletor máximo;
• esforço cortante;
• tensões admissíveis;
• deformações (flechas);
• estabilidade estrutural;
• resistência das ligações.

4. Material

As grades podem ser fornecidas em:

• aço carbono ao natural (sem tratamento);
• aço carbono galvanizado por imersão a quente (galvanização á fogo);
• aço inoxidável.

A seleção do material deve considerar a classe de agressividade ambiental, a vida útil requerida e as condições de exposição da instalação.

5. Proteção Anticorrosiva

Para aplicações externas ou ambientes industriais agressivos recomenda-se galvanização por imersão a quente, proporcionando elevada resistência à corrosão atmosférica, química e à umidade.

Quando houver ambientes com elevada concentração de agentes químicos ou atmosfera marinha severa, recomenda-se avaliação da utilização de aço inoxidável.

6. Segurança Operacional

Para áreas sujeitas à presença de água, óleo, graxas ou outros contaminantes, recomenda-se a utilização de barras serrilhadas, proporcionando maior aderência e reduzindo o risco de escorregamento.

A abertura da malha deve ser especificada conforme os requisitos de segurança dos usuários, ventilação, drenagem e eventual necessidade de impedir a queda de objetos.
